mercoledì 20 agosto 2014

Ventilatore O.ERRE special 300/12" 250V (riparato)

Capita che per le mani arrivi un ventilatore defunto, ventenne, praticamente nuovo ma defunto, morto, schiattato. Non funziona proprio. E prodotto o rivenduto da O.ERRE (Milano), azienda apparentemente ancora in auge con un doppio sito .it e .com una spa specializzata in ventilatori, aspiratori ecc.ecc...pagatemi se volete un pò di pubblcità.
Allora che si fa? Questo è un test per capire chi sei.
Risposta A) lo si butta perchè è vecchio, perchè non si vede l'ora di comprarne uno nuovo, più bello, magari di quelli cromati a piedestallo da pavimento, più grande, che d'estate in casa, al caldo, è meglio scatenare un tifone tropicale per rinfrescarsi, magari aizzati dalla moglie Patrissia, in un raptus di isteria, che non vede l'ora di passarsi una domenica all'Ikea a spendere i magri guadagni sudati con tante ore di straordinari pagati a nero
Riposta B) lo si aggiusta, dopo una sequela di bestemmie nominando il nome dei riparatori invano che come un mantra ripetono la litania "conviene buttare e comprare nuovo" "conviene buttare e comprare nuovo" "conviene buttare e comprare nuovo" "conviene buttare e comprare nuovo" "conviene buttare e comprare nuovo" ... oppure con un altra sequela interminabile di epiteti irripetibili dopo aver letto il "preventivo" consegnato con il sogghigno di chi è consapevole di aver proposto un costo superiore al valore del nuovo.
Alla fine del post i risultati del Test.
Ma torniamo a noi. Il ventilatore è un modello special 300/12" (dodici pollici di pala rotante credo) che risulta completamente smontabile sino ai minimi termini senza la necessità di rompere nulla... viti con testa a croce alla vecchia maniera, un lusso che dovrebbe indurci a preferire le cose di una volta piuttosto che la plastichetta ad incastro di oggi.

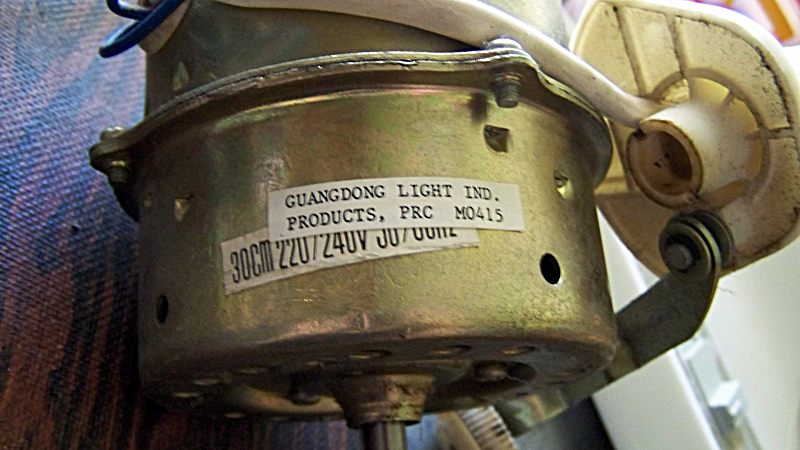

Dentro un semplice interruttore per le tre velocità, un motore Guangdong Light Ind. Products PRC (il solito motore cinese) modello M0415, da 40 Watt. Le pale sono tenute in sede da un fermo filettato che si avvita al perno del motore. Il movimento oscillante un classico demoltiplicatore e leveraggio alternativo, nulla di speciale ma facilmente smontabile.
Da una misura degli avvolgimenti si comprende immediatamente che qualcosa non va. Il condensatore del motore monofase asincrono (1 microF 400V) è ok, perfettamente dentro la tolleranza... c'è qualcosa che non va dentro al motore...o si sono bruciati gli avvolgimenti (ma non si sente alcun odore di motore fritto) o occorre approfondire.
Per aprire l'involucro metallico si asportano 4 viti sulla ghiera a sporgenza che sta al centro del corpo cilindrico lungo l'asse longitudinale, magari spruzzando un pò di svitol e facendo attenzione ad usare la punta a stella delle giuste dimensioni per evitare di rovinare la testa delle viti e senza preoccuparsi se su 4 viti, statisticamente l'ultima è sempre quella bloccata (nel caso richiudere leggermente le altre tre e provare ad allentarla).
Dentro si notano i due avvolgimenti principale e secondario per la generazione del campo rotante che fa ruotare il rotore. Dentro un tubetto sterling, posto a contatto con lo statore c'è un componente che sembra apparentemente un piccolo condensatore in poliestere. E' in realtà un thermal fuse radial lead, un fusibile termico S2 UMI L3 1Ampère 115°C... è andato, saltato, è lui il colpevole, probabilmente andato in pensione dopo tanta attività o suicidato dopo notti e notti con il ventilatore attaccato per ore ed ore di fila.. è stato bravo a resistere ma era giunta la sua ora...RIP.
Se si riesce di trovare il pezzo di ricambio il gioco è fatto. Nel mio caso l'ho sostituito con un fusibile termico da 117° (un paio di grdi non fano poi tanta differenza). Occorre fare alcune considerazioni inmerito alla sostituzione. Se il termico è saltato significa che il motore si è surriscaldato, per cui occorre indagare sulle possibili cause. Pulire ed oliare le sedi del perno del rotore (usare olio minerale per macchine da cucire). Ispezionare visivamente gli avvolgimenti. Se lo smalto isolante del rame da arancione brillante è diventato bruno scuro un pò opaco, segno che è "cotto" (esposto ad alte temperature), forse è solo questione di tempo ma gli avvolgimenti prima o poi andranno in corto. Una buona pulizia dalla polvere negli ingranaggi e nei perni del movimento oscillante è d'obbligo (detergente sgrassante ed un blando solvente che non rovini le parti in plastica)...eliminiamo tutte le possibili cause che mettono sotto sforzo il motore. Controllare anche i denti degli ingranaggi. Alla fine... è sufficiente rimontare il tutto in ordine inverso allo smontaggio ed il ventilatore per un pò dovrebbe resistere senza lamentarsi, sperando che gli avvolgimenti cotti nel tempo facciano ancora il loro dovere per altri vent'anni.
Ok, anche oggi un ciòttolo salvato dalla discarica, un bene per l'ambiente (che mi sa sono l'unico a pensarci) e due calcoli. Smontare, sostituire, pulire e rimontare il tutto...un paio d'ore, più il tempo per cercare il fusibile di ricambio...facciamo tre ore in tutto che comprendiamo anche ritiro e consegna... quanto potrà mai valere il costo di riparazione? Troppo se contiamo i costi di esercizio, le tasse, l'iva, i permessi, le imposte ecc.ecc... ovvero tutti i balzelli che raffinatissimi gabellieri hanno pensato di imporre giusto per godere nell'unico modo che conoscono. Quelli, e tutti quelli che nel test hanno scelto la risposta A) sono la massima espressione dell'unanità, unani del menga con cui non mi voglio confondere. Io ho scelto l'opzione B) (saltando il passaggio delle bestemmie e degli epiteti). Preferisco riparare in cambio di una confettura di rabarbaro fatta in casa, un paio di insalatone sfiziose ed un paio di bicchieri di buon vino...conditi con un ottima conversazione... da molto tempo ho fatto un passo indietro e sono tornato al baratto... servizi in cambio di cibo... tiè, fregàti!. Alla prossima.

P.S. il bruco è nella mela. Ripeto: il bruco è nella mela.

martedì 19 agosto 2014

Lampadina a LED (anonima parte 2)

Proseguono le analisi della lampadina a led descritta nel post precedente. L'apertura non ha presentato particolari difficoltà. Al contrario, devo dire che, visto l'interno,  la delusione "tecnica" è stata tanta. Ma andiamo con ordine. Per aprire l'involucro si dissaldano i due terminali in testa, collegati alla basetta rotonda, sigla DLD-L1978. Filo nero negativo, filo bianco positivo. Si procede con far "saltare" la ghiera rotonda, tenuta assieme con un blando adesivo (un leggero "crack" ci indica che l'adesivo secco si staccca abbastanza facilmente), utilizzando come leva un cacciavite a testa piatta. Senza incrinare nulla si riesce a togliere l'anello che tiene in sede il nodulo led rotondo e si sbircia l'interno.
Si nota immediatamente come le varie basette che alloggiano i LED smt, sono collegate in serie, a partire dal filo rosso. Le striscie rettangolari si sfilano dall'alloggiamento a binario verticale, facendo attenzione che alcune potrebbero essere cementate, non si capisce bene come, o incastrate dall'attrito alluminio/plastica morbida.
Il circuito di alimentazione è un autentica delusione, avvolto malamente in una striscia di biadesivo la cui funzione dovrebbe essere quella di tenerlo fermo al riparo dagli urti (LOL). Mi aspettavo il classico integrato di alimentazione a corrente costante... nulla di tutto ciò.
Un classico circuitino a reattanza con due condensatori in parallelo, per abbassare l'alimentazione alternata, un ponte composto da 4 diodi 1N4004, un paio di resistenze ed un misero condensatore di livellamento per l'alimentazione di uscita. Sui led nessuna sigla (forse sotto ma non indendo dissaldarli almeno sino a che non ne individuo uno di guasto). Quindi nessuna indicazione che ci possa permettere di conoscerne le caratteristiche tecniche... tensione, corrente, temperatura della luce, potenza nominale, angolo di apertura... info utili per poter riutilizzare i led in applicazioni diverse.
Da una googlata, possiamo solo desumerne le caratteristiche basandoci sui datasheet di prodotti simili. Le dimensioni dei LED sono 5x5.1,5 (quelle nominali, mentre le effettive sono 4,93x4,99x1,65) con la superficie gialla (led bianchi). Molto probabilmente ogni led deve essere alimentato a 3 volts circa (da 2,8 V al massimo di 3,6 i suppose), il che ci fa calcolare che essendocene 60 in serie, tutto l'accrocchio collegato assieme deve essere alimentato a circa 180 volts DC. e la corrente dei leds? se non mi sbaglio, questo modello ha un range da 80 a 120mA, credo e spero di non sbagliarmi, al limite su una breadboard posso fare degli esperimenti. Viene da pensare inoltre al collegamento in serie dei moduli... se salta un solo led, tutta la lampadina smette di funzionare, ma ai capi di ciascuno notiamo tre terminali per lato, collegati assieme. Con molta probabilità ogni led ne contiene tre di indipendenti, per cui se salta il primo, la corrente fluisce sugli altri due facendoli saltare a cascata. Ma c'è una buona notizia. Si può pensare, per quelli che funzionano, di creare una lampada a tre livelli di intensità, o più combinando opportunamente le varie striscie, ognuna delle quali montata su un supporto di alluminio per dissipare meglio il calore.
Per il dissipatore...sto pensando di montare le striscie su un dissipatore da CPU preso da qualche personal computer. La basetta tonda inoltre mi sa che finirà come faro frontale della bicicletta, devo solo trovare una lente adatta per correggere il fascio di luce ed un contenitore adeguato (e stagno... IP qualchecosa). Sto pensando di riutilizzare le lenti rettangolari delle stampanti laser. sono di plastica, rettangolari e curve, dovrebbero ampliare il fascio luminoso in modo da illumonare tutta la strada, non solo un cono stretto che, in bici, di notte, senza lampioni, non basta mai.
Il circuito di alimentazione è abbastanza banale da poter essere riparato senza grandi difficoltà.
L'unico componente "sconosciuto" che non mi convince è quello che assomiglia ad una resistenza a strato metallico di colore azzurro (parrebbe resistenza ad alta stabilità termica anche se la cosa appare strana). Passo ad indagare e creare il circuito.  Detto questo, la risposta alla domanda iniziale è ovvia...si possono riparare? Questo modello "cinese" sicuramente sì, senza grossi problemi. L'apertura è semplice, non serve rompere nulla, il circuito è banale, i componenti apparentemente di facile reperibilità ed al limite non dovrebbe essere difficile riprogettare l'alimentazione... tutte buone notizie, smettetela di intasare inutilmente le discariche che oggi è il giorno in cui avete consumato tutte le risorse che il pianeta è in grado di fornire, stiamo consumando in anticipo risorse che potrebbero servirci in futuro, un prestito che non potremo restituire, e non abbiamo un pianeta di ricambio, imbecilli. Alla prossima, ma anche no.

P.S. il nano è in giardino e la giraffa ha perso la testa. Ripeto: il nano è in giardino e la giraffa ha perso la testa.

lunedì 18 agosto 2014

Lampadina a LED (anonima parte 1)

E proprio non ho potuto resistere. Oggi, solito giro all'ecocentro, in bici con rimorchio, per scaricare l'erba del giardino appena tagliata e tornare con un paio di sacchi di compost per l'orto. La compostiera è accanto ai rifiuti RAEE e un occhiata al contenitore è quasi inevitabile.
In cima al mucchio dei tubi al neon, campeggia la lampadina che si vede in foto... come resistere? se la lascio lì verrà sommersa dai rifiuti degli unani consumatori, no no no... Le salvo la vita e la porto immediatamente in un luogo più dignitoso con la curiosità di scoprire cosa c'è all'interno, com'è fatta e soprattutto con la speranza di poterla riportare a miglior vita. Alla peggio recupero i 60 led per qualche progettino in cantiere. Si, 60 led bianchi, sessanta, non i miseri tre del modello precedente. Questa inoltre è a 220 volts. Di punti di smontaggio nemmeno a parlarne, almeno a prima vista. L'attacco E27 è punzonato alla base...mi sa che devo rompere per aprire a meno che non scopra qualche diavoleria costruttiva che mi permetta di poterla rimontare... l'involucro all'esterno non riporta alcun dato tecnico, nessun marchio del produttore, niente, se non l'indicazione 220-240 volts RoHS nel corpo plastico e la sigla DLD-L333 sulle piastrine rettangolari e DLD-L1978 sulla piastra circolare, dove sono montatii leds bianchi. Google non aiuta molto in questo caso...forse sono le sigle del produttore...boh. Procedo con il tentativo di apertura...incrociamo le dita. Stay Tuned.

P.S. il bagnino è in spiaggia. Ripeto: il bagnino è in spiaggia.

martedì 5 agosto 2014

Lampadina a LED ST4-041030 (parte 2)

Come fare per aprire la lampadina in esame l'abbiamo già trattato, nulla di più semplice. Ora vediamo di approfondire la conoscenza per verificare se la si può riparare. L'analisi del PCB di pilotaggio dei tre led di illuminazione nella lampadina Microwatt ST4-041030 quindi prosegue. Dopo una googlata, ho reperito il datasheet dell'unico circuito integrato presente Si tratta di un SM7523B, un ASIC (Application specific integrated circuit) in package SOP8 classificato come "Constant primary Control power switch".
Purtroppo il datasheet è in cinese, con quegli sgiribizzi strani. Google Translate, nella traduzione del pdf, non aiuta molto. Va infatti a capire cosa significa "Circuito interno tranciatura all'avanguardia"..., o cosa sono i "Piedi penzoloni" che ad intuito credo siano i pin NC non collegati, o ancora "Scolare ingresso interruttore di alimentazione lato", "Terreno chip". Il produttore (Shenzen Sunmoon Microelectronics co.ltd) non prevede il rilascio delle specifiche con i caratteri occidentali, almeno non sono riuscito a trovarne uno. Per cui occorre andare un pò a casaccio, a intuito. La lampadina, alimentata a 12 volts (300 mA), emette una luce fioca che dopo alcune decine di secondi si affievolisce lentamente. Il sintomo induce a pensare che il problema sia di qualche condensatore...ce ne sono pochissimi per cui controllarli non deve essere poi nulla di trascendentale.
Analizzando un pò a fondo il PCB si scopre che la realizzazione non è molto dissimle dal circuito di esempio pubblicato nel datasheet, nemmeno per i valori dei componenti che sono in gran parte quelli suggeriti dal produttore, ed esclusione di quelli che compongono il partitore calcolato in funzione della corrente di assorbimento dei tre led messi in serie. Con un tester, il ponte di ingresso sembra a posto (un MB10S in package SOIC-4 da 0.5 A) ed anche i condensatori non sembrano evidenziare particolari problemi. Non vorrei che ci fosse un problema nell'integrato ma in mancanza di un oscilloscopio, non è che posso poi fare più di tanto. Al limite provo ad ordinare un paio di campioni (sperando nel buon cuore dei cinesi) e sostituirlo...la vedo mooolto lunga.
Nel frattempo procedo, per scrupolo e per diletto, con distaccare i singoli componenti e provarli con un tester a microprocessore per verificare che i valori non siano andati fuori scala. Più di così... dovessi trovarne qualcuno di "sballato" il casino sarà trovare il pezzo di ricambio. I componenti SMT sono venduti a bobine e non credo li forniscano sfusi, tantomeno a singoli pezzi. Spero in qualche PCB di recupero...spero...ad ogni modo la buona notizia è che i tre led sono integri. Alla peggio li piloto con un PWM per realizzare l'illuminazione di qualche cassetto o dell'interno dell'armadio (già provvisto di lucette di natale a led che fanno il loro dovere egregiamente come già spiegato in un precedente post).
Conclusioni: la riparazione di queste lampadine, questo modello di questa marca, è tecnicamente possibile se il guasto coinvolge il ponte di ingresso o i condensatori del filtro EMI in ingresso. Più difficile (ma escluderei la parola impossibile) ed economicamente poco conveniente se si riesce a trovare il componente di ricambio in tecnologia SMT (per chi ha un laboratori ben fornito ed attrezzato la difficoltà scende notevolmente). Portare la lampadina presso un lab di elettronica? Io non ci proverei per due motivi... il primo i costi di intervento e riparazione che superano di gran lunga il valore del pezzo, il secondo perchè sono stanchissimo di sentirmi ripetere "conviene buttare"... NO, buttare non conviene mai se si considerano le tonnellate di materiali sprecati che fanno questa brutta fine, i costi di smaltimento, l'inquinamento correlato... ingegneri del piffero, imparate a fare i conti, da voi me lo aspetterei. Ciao pirletti.

P.S. la marmotta non mangia le ghiande. Ripeto: la marmotta non mangia le ghiande.

P.P.S. AGGIORNAMENTO: parrebbe l'induttanza L1 il colpevole (anche se trovo strana la cosa). Il problema è che non na ho una di ricambio...

lunedì 4 agosto 2014

Lampadina a LED ST4-041030 (parte 1)

In occasione del giretto in discarica (in bici of course!) per scaricare l'erba falciata del prato e caricare un pò di Compost (agratis) per l'orto, mi imbatto nel contenitore dei rifuti RAEE per le lampadine ad incandescenza. Fra i tubi al neon compare una lampadina a led, l'unica, sola soletta e l'idea di recuprare almeno i led mi spinge a prenderla e portarla a casa, incurante dell'incalcolabile danno provocato alla partecipata che presidia l'area con ben 4 persone ed un impianto di telecamere da far invidia a fort knox.
La lampadina riporta nel suo corpo terminale le seguenti sigle:
MICROWATT
ST4-041030
4w 3000.K 34mA38D
220/240V - 50-60Hz
Del perchè si sia guastata meritando la rottamazione è materia di indagine. Sono seriamente intenzionato ad aprirla per soddisfare l'insaziabile curiosità e voglia di imparare qualcosa di nuovo.
Da una rapida googlata scopro che si tratta di una SPOT TRILED con attacco GU10 serie ST4 da 4 watt equivalenti ad una lampadina ad incandescenza da 40 watt, garantita per una durata media di 25.000 ore (non un minuto di più suppongo, giusto per rilanciare i consumi dai).
Il colore della luce è indicato a 3000K con un angolo di apertura del fascio luminoso di 38 gradi (che spiega la sigla stampigliata). Aggiungiamo il codice EAN (a barre) 8111041030009 e la classe energetica A++
OK, dati tecnici a parte, voglio capire come aprirla senza rompere troppo l'involucro, ipotizzando che il progettista, il solito "ingegniere" abbia fatto di tutto per impedirne l'apertura... misteri dei meandri mentali di qualche mente bacata che pensa alla nostra "sicurezza"... lasciamo a casa le polemiche per una volta.
Una cosa mi insospettisce immediatamente. Nella parte dell'innesto GU10 si notano due forellini, uno nero ed uno blu... che saranno? ed il piolino centrale fra i due? una specie di spina ad incastro per tenere fermo l'interno? boh, andiamo avanti. L'unico punto aggredibile sembra il filtro anteriore che mostra una specie di incavo in un punto della circonferenza... o forse è un punto di collante, non si capisce bene....in trasparenza si notano anche tre piolini di fissaggio...la vedo dura senza rompere... proviamo a fare leva lì per vedere se si apre. La plastica bianca è molto dura e si capisce anche perchè... deve resistere a temperature abbastanza alte e non deve essere certo di quella che si ammorbidisce col calore.
Dopo una serie di tentativi, decido di tagliare. Tanto, per un nuovo involucro non ho bisogno del sottovuoto come le lampadine ad incandescenza, ed un barattolo in vetro dello yogurt credo si possa adattare senza troppi sforzi (almeno così lo riutilizziamo e non "consumiamo" plastica).
Dopo un accurata ispezione visiva, la scelta ricade nel forare i tre piolini di fissaggio. Punta dello stesso diamtero e via. La plastica è più tenera del previsto ed il vetrino (che in realà è plastichetta), viene via facendo leva con un cacciavite sottile. E' costruito con tre lenti disposte a trifoglio e si scopre che i piolini in realtà erano incollati alla basetta di supporto ai led che si mostra nell'incavo interno. La basetta led (Sigla YX-LED-3C1B) è fissata con tre viti autofilettanti, tolte le quali la lampadina si apre senza difficoltà...troppo facile. Sfatiamo immediatamente le ipotesi iniziali... il piolino centrale, non esiste, i forellini colorati non sono altro che due forellini e la loro differenza di colore è dovuta ai componenti interni sottostanti.
Il circuito stampato di pilotaggio dei led racchiuso nel corpo cilindrico della lampadina, protetto con una guaina isolate termorestringente, contiene da un lato un paio di condensatori, un induttanza, un soppressore di sovratensioni, mentre l'altro lato una serie di componenti SMT al cui ispezione è in corso. Alla prossima.

P.S. la gallina ha le uova. Ripeto: la gallina ha le uova.
