sabato 28 maggio 2011

Rasaerba McCulloch mod.MT152 (riparazione)

Dopo il tifone tropicale di ieri, che in solo trenta minuti è riuscito a dimezzare la flora verticale della provincia, non resta che raccogliere i cocci e dare una sistemata al giardino. Come spesso accade, quando si usano gli attrezzi si concretizzano le maledizioni sciamaniche di chissà quale rito wodoo porta sfiga sempre in attività. Stavolta è stato il turno del rasaerba o tagliabordi a filo o decespugliatore.... E' un ciottolo di plastica che non ho comprato io. Un McCulloch modello MT152 Type 2215P da 450Watt 9000 giri/minuto, made in ireland, anche se dalla manifattura e fragilità mi sarei aspettato un bel "made in china", giusto per soddisfare i miei pregiudizi.
Presenta un problema alla scatola porta filo ed il motore "balla" nella sua sede. Per aprirlo occorre prima di tutto togliere la protezione nera di plastica, tenuta in sede da 4 viti con testa a croce (ne mancava una). Poi sul lato etichetta del vano porta motore (giallo) si tolgono le viti autofilettanti, comprese le due precedentemente nascoste dalla protezione. Dentro si scopre un semplice motorino 230V a spazzole. E' il momento buono per togliere la polvere e l'erba secca polverizzata, usando un pennello asciutto con setole abbastanza rigide. Per togliere la testa porta-filo, basta svitare il dado che la tiene fissata al perno del motore e che è protetto da un copri dado di plastica (occorre ovviamente prima aprire la scatola porta filo). Per fare ciò, basta usare un cacciavite a testa piatta ed infilarlo nella testa dal lato del collettore a spazzole. Si consiglia, se non si ha l'attrezzo adatto e nemmeno la mano ferma, di tenere procedere nel seguente modo. Il motore si leva facilmente dalla sede (tenuto da una flangia in plastica nera) e lo si fissa in una morsa, senza stringere troppo. Si tiene ferma la testa della vite con una tenaglia ed a mano si svita la scatola porta filo. Con un pò di pazienza verrà via prima il copri dado e poi il dado di fissaggio. Se invece si preferisce svitare la vite girandola col cacciavite, se quest'ultimo vi scivola è probabile andare finire contro gli avvolgimenti di rame e rovinare il motore.
La flangia, che come si vede presenta delle crepe, è fissata al motore con tre viti. Per ripararla?? E' un casino. O si prova ad ordinare il pezzo o lo si ricostruisce. Con una lamiera di alluminio dello spessore giusto si dovrebbe riuscire a combinare qualcosa. Basta ricordarsi di aprire dei fori per l'aerazione e raffreddamento del motore (l'aria è convogliata dalle alette della scatola porta filo) Alla peggio, si usa un pannello di legno robusto, che con il rasaerba già riparato tempo fa ha funzionato alla grande e sta ancora funzionando.  La fattura di questo attrezzo non sembra trascurata. Avrei però ovviamente curato un pò di più il supporto del motore, magari con dei rinforzi un pò più robusti ed avrei progettato un sistema a sgancio per la testa, in modo da agevolare il ricambio della stessa in caso di rottura. Il punto dolente di questo attrezzo è l'installazione del filo. Un sistema degno del più malato degli ingegneri che induce al turpiloquio ad ogni necessità Non si capisce bene il sistema di apertura della scatola portafilo. Dopo l'utilizzo, è talmente cementata dai residui di erba secca che per aprire il tutto occorre armarsi di pazienza, dopo aver fissato in morsa l'attrezzo. Il rocchetto porta filo poi, è un autentico pezzo di alta ingegneria dell'incompetenza. E' un miracolo partorito da una mente malata e contorta. Mi immagino un utente medio... lasciamo perdere và! Sto pensando, con l'occasione, di modificare e migliorare il tutto. Come?. Vorrei trovare il sistema per migliorare la testa rotante. Magari con dei fili di acciaio al posto del filo plastico, fissati con delle viti direttamente al perno... una "scatola non scatola" facile da pulire e facile da caricare... magari delle lame flessibili.... ci devo pensare un pò. Vedremo cosa salta fuori. Nel frattempo l'erba in giardino, nei bordi, farà in tempo a riprodursi e la gramigna, assieme all'edera parassita, invadere ed aggredire le piante da frutto.... dovrò procedere con la forbice a mano, così risparmio energia elettrica e faccio meno rumore. In fin dei conti quel tagliabordi non mi è mai piaciuto, mi è antipatico e magari non lo riparo nemmeno. Alla prossima.

P.S. la moto gialla e nera non parte. Ripeto: la moto gialla e nera non parte.

lunedì 23 maggio 2011

Kod*k ZD710 battery pack (parte 1)

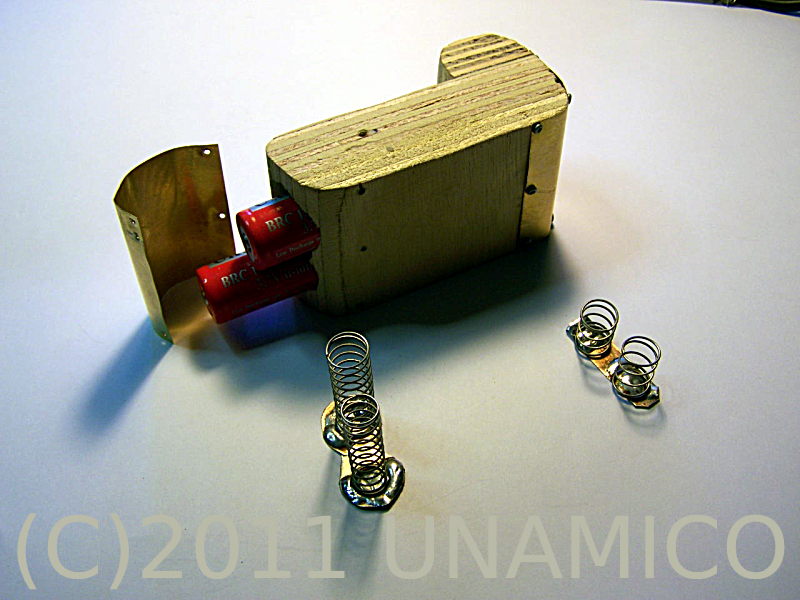

Segue dalla parte 0. In attesa che chiami l'avvocato con cui avevo appuntamento telefonico per una CT di parte (una rogna che si trascina da 5 anni per colpa di un CTU incompetente), riprendo a smanettare con la realizzazione del pacco batterie aggiuntive da collegare alla fotocamera digitale richiamata in oggetto. Non ho un progetto preciso e procedo con quello che mi capita in mano. Il Falegname mi ha dato una mano per realizzare i due fori passanti al blocco di legno, realizzato incollando assieme degli scarti in multistrato, resi fragili purtroppo da una blanda formazione di muffe dovute ad un pò di umidità (sto procedendo con 'essiccazione e la vernice farà il resto). Oggi devo fare in modo di alloggiare le batterie all'interno e realizzare i collegamenti. Ho preso due lamierini di ottone per chiudere le due estremità. Alcune viti torx e dei forellini facili da realizzare, visto che il materiale è tenero, chiudono per bene grazie anche alla flessibilità dell'ottone. Per i collegamenti... dal box delle molle, pazientemente messe da parte in anni di disassemblaggio selvaggio, ne scelgo 4 di adatte. Le fisso su dei lamierini, tagliati e sagomati con una forbice, con un pò di stagno (che non si salda alla molla ma in qualche maniera si riesce a fissare il tutto). Ora ho il pacco completo di alimentazione, misurata a 4 volts e qualcosa. Un pò troppo credo per la fotocamera che andrebbe alimentata a 3 volts. Non mi fido di provare a vedere se regge un volts in più...forse sì, forse no...preferisco non rischiare. Per cui come fare?? So che nei lettori CD ci sono dei regolatori di tensione SMT a 3,3 volts (5 volts in input). Devo solo individuarli, dissaldarli e provare a verificare se si può riutilizzarli, non senza prima provare su una millefori.
Manca ancora il sistema di fissaggio a vite. Per quello dovrò ingegnarmi un pò, anche se ho già qualcosa in mente. L'unica rogna è che in ferramenta non trovo le viti con la filettatura standard per le fotocamere. Mi spiacerebbe sacrificare un cavalletto cinese da pochi euro ma a mali estremi... farò così. Per rifinire il tutto?? pensavo ad una guaina termorestringente, di quelle grandi che si trovano per i pacchi batterie. O al limite un pò di vernice nera dovrebbe dare un aspetto sicuramente migliore della schifezza come la si vede adesso. L'importante è che funzioni. Alla prossima.

P.S. Il pacco nero è chiuso. Ripeto: Il pacco nero è chiuso.

giovedì 19 maggio 2011

Lampada a pantografo (parte 2)

La ricerca del portalampada fotografato nel post precedente non ha dato esito positivo. Tutti i rivenditori che ho visitato si sono rimpallati il consiglio del tipo "prova di quà o prova di là". Negozi e grossisti di materiale elettrico non hanno a magazzino e sembra nemmeno a catalogo il pezzo. Tutti concordano, almeno in apparenza, sul disappunto di dover buttare la lampada per mancanza di un particolare economicamente insignificante rispetto al valore del bene. Così ho scoperto che esiste una vera categoria di consumatori delusi ed incazzati. Tutti i commercianti però hanno provato a vendermi un portalampada "alternativo", privo del pannellino forato per l'avvitamento al supporto metallico che compone la lampada vera e prorpia. Qualcuno ha ventilato anche l'ipotesi di comprare una lampada nuova... no grazie, mi spiace ma lavoro anch'io, poco, e sicuramente guadagno meno di te. Dopo un pò di googlate, trovo il sito del produttore e provo a contattarli via mail. Mi servirebbe anche il supporto a morsetto. La risposta arriva in pochi minuti. Prova a rivolgerti a questa azienda... è un rivenditore della mia zona e tratta articoli per centri estetici, non materiale elettrico. Conosco quei rivenditori...ho un parente che gestiva dei centri estetici ed indirettamente conosco le loro politiche commerciali. Prezzi stratosferici simili a quelli praticati a medici, avvocati e notai per articoli che in condizioni "normali" costano un decimo. Deluso dal comportamento di quel dipendente che di venerdì pomeriggio, bella giornata di sole, avrà ben pensato di scaricare frettolosamente il problema delegando la rottura di coglioni ad altri, decido di iniziare una campagna di boicottaggio a tappeto.
Irritato dall'ennesima riprova che la causa dell'intasamento delle discariche risiede nella mentalità consumistica dei commercianti, nell'ottusità dei politici e nella scarsa volontà degli utenti, decido che la miglior soluzione resta come sempre il "fai da te", a costo di farmelo di legno.
Esaminando il portalampada con attenzione e con la consapevolezza che "o la va o si spacca", si nota che questo è completamente smontabile. Sì, incredibile ma è così. Smontabile=riparabile. Due linguette plastiche tengono agganciato due pezzi che tengono correttamente in sede le quattro linguette di contatto. Con un cacciavitino sottile, senza rompere nulla e con grande cautela è possibile aprire completamente il portalampada e sistemare, con una pinzetta, i contatti di rame che tengono agganciati i fili. Probabilmente il pezzo è stato progettato e realizzato in periodo in cui le cose venivano realizzate per essere riparate. Oggi credo che lo stesso pezzo (o similari) sia realizzato in pressofusione del tipo usa e getta. Sono stato fortunato. Devo ora cercare delle viti adatte (nella scatole delle viti di recupero conto di trovare qualcosa di adatto), controllare il reattore e lo starter e così divento il felice possessore di una seconda lampada a pantografo con lente, cromata e perfettamente funzionante. Ai 12 rivenditori e grossisti dedico il classico "gesto dell'ombrello", cui aggiungo il terzo dito, invitandoli al prossimo acquisto di pretendere solo materiale, merce e prodotti che si possono riparare (altrimenti...desisti). Ogni e qualsiasi rivoluzione inizia sempre dal basso, da noi. Alla prossima.

P.S. l'auto nera è in panne. Ripeto: l'auto nera è in panne.
P.P.S. Marco andrebbe licenziato con un bel vaffanc*lo. Ripeto:  Marco andrebbe licenziato con un bel vaffanc*lo.

domenica 8 maggio 2011

Lampada a pantografo con lente

Al rientro da un giro in bici (30km), intento a schivare suv e pedoni citrulli, mi accuccio nel bunkerlab, al riparo dagli unani e decido di riparare una lampada a pantografo. Ne ho recuperate due, una bianca ed una in acciaio cromato, la prima funzionante (probabilmente presa a pedate) e l'altra in condizioni pietose. Un tecnico improvvisato ha infatti proceduto con togliere le viti del portalampada (e smarrirle ovviamente) comprese quelle del box con interruttore, oltre che strappare i fili, smontare il reattore e togliere lo starter in cerca di chissà quale guasto. Di rimontare il tutto nemmeno a parlarne, mi sa che ha gettato la spugna. La lampada in questione è una AFMA Art. 100/LF che monta un neon rotondo Sylvania Circline FC 22W/220V cool white W-germany. Per il collegamento servono 4 fili. Fase e neutro dal lato opposto alla molla ed i due bianchi nei due rimanenti.
La lente centrale (120mm - 5 diottrie credo) è una manna dal cielo per un vecchietto come me, che inizia ad avere problemi di vista  (l'illuminazione bianca brillante aiuta) con l'analisi - ispezione dei circuiti elettronici che ormai montano componenti così piccoli che è quasi impossibile vederli bene a occhio nudo, figuriamoci sostituirli...
Ad ogni modo, il tecnico smanettone ha ben pensato anche di strappare i fili dal portalampada che ha dei morsetti ad innesto. Se si strappano i fili si crea un danno ed il portalampada deve essere sostituito. Domani spero di riuscire a trovare il pezzo di ricambio. In caso contrario, la struttura a pantografo va bene per sostenere il cavo della fresa manuale che così non impiccia il piano di lavoro, la lente per qualche progetto di ottica (in cantiere nella to do list), il reattore per ricambio, non si sa mai.
Costo a nuovo? dai 35 ai 60 euro a seconda della marca e del tipo di lente. Costo del portalampada da sostituire? un paio di euro. Per ora, visto che ne ho una funzionante, sono felice di aver risparmiato. Tra poco la felicità raddoppierà. Alla prossima.

P.S. Auto nera nel vialetto di casa. Ripeto: Auto nera nel vialetto di casa.
